Инструкция по монтажу террасной доски

1. Обзор продукции и фурнитуры

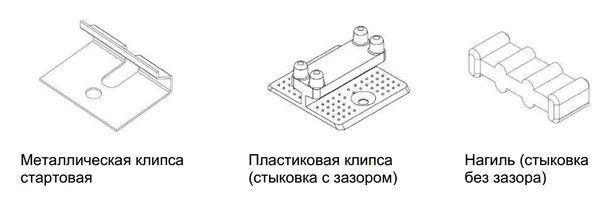

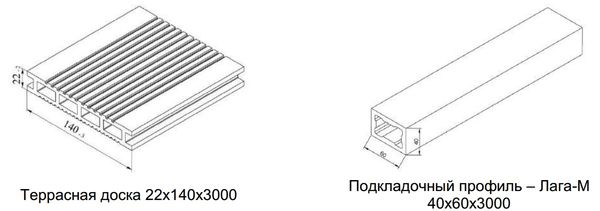

Установочные элементы на террасную доску 22х140х3000

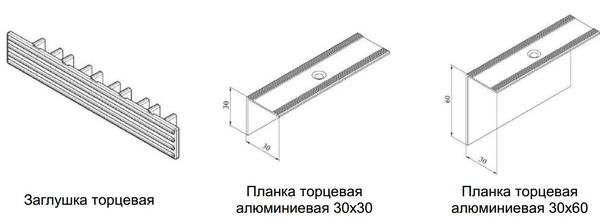

Декоративные элементы

2. Указания по монтажу:

-  Террасную  доску  не  рекомендуется  устанавливать  при  температуре  окружающей среды ниже -5гр.. Перед монтажом пола необходимо дать  материалу время на адаптацию к окружающей среде в течении не менее чем 24 часов, если температура окружающей среды ниже 5гр.
-  Профили  из  древесно-полимерного  композита  категорически  запрещается использовать,  как  элементы  несущих  конструкций.  Основой  для  настила  должен  служить либо  каркас  (металл,  обработанный  деревянный  брус),  либо  ровное  основание (уплотнённый  грунт,  монолитная  бетонная  плита),  либо  точечные  опоры  (регулируемые опоры, винтовые опоры, столбчатый фундамент);
-  Монтаж настила из соображений удобства следует производить не менее  чем двум рабочим;
-  Перед  установкой  следует  тщательно  проверить  каждый  профиль  на  наличие дефектов.  Гарантия  не  распространяется  на  дефекты  профиля,  выявленные  уже  после монтажа или полученные в его процессе.

3. Рекомендации по подготовке основания

Монтаж настила следует производить, на способное нести нагрузку заранее подготовленное основание (варианты прописаны ниже). Во избежание верховодки, следует обращать внимание на уклон основания 1,5% в направлении укладываемых профилей и достаточный отвод воды. В случае особой необходимости нужно предусматривать дренаж.

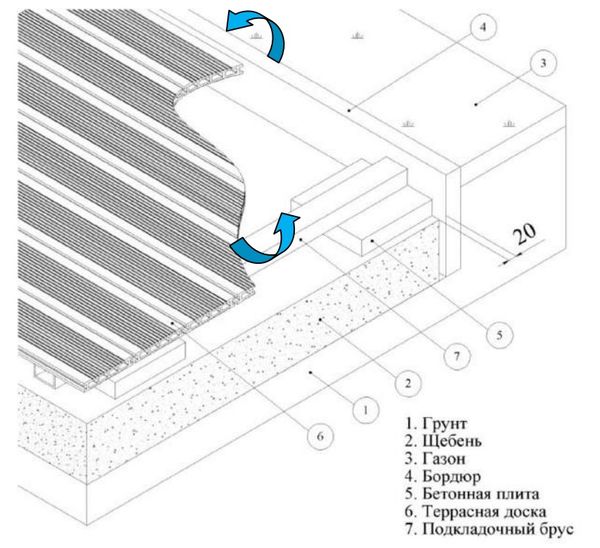

3.1 Природный грунт

При  недостаточно  уплотненном  основании  следует  выполнить  соответствующую выемку  грунта  на  глубину  не  менее  250мм.  Затем  необходимо  засыпать  и  вибрационным способом  уплотнить  слой  щебня,  после  чего  насыпать  постель  из  песка  или  гравия толщиной 5 см.  Укладывать подкладочный брус  (лагу)  на  гравий или песок недопустимо, так как они должны иметь точечную опору. В качестве опор укладываются бетонные плиты.
Расстояние между центрами бетонных плит (точками опоры лаги), вдоль линии укладки лаг не должно превышать 500 мм.

3.2 Бетонное основание

При наличии ровного и прочного  бетонного основания лаги укладываются  на него  на подложках  толщиной  5-10  мм  (материал  подложки  –  резина,  пластмасса, гидроизоляционный материал)  . При этом между стыками лаг должен оставаться зазор не менее 10 мм для свободного стока воды.

3.3 Террасы на плоских кровлях

Настил  на  плоских  крышах  (эксплуатируемая  кровля)  рекомендуется  монтировать  с применением  винтовых  регулируемых  опор,  позволяющих  эффективно  распределять нагрузку от веса настила,  а так же предметов, расположенных на нём, не нарушая при этом целостности самого гидроизоляционного покрытия.

3.4. Каркасное основание

В качестве несущей конструкции для террас и пирсов может быть выбрано каркасное основание,  способное  нести  существенную  нагрузку  (от  1000 кг на  м2).  Расстояние  между несущими  балками  не  должно  превышать  500  мм,  если  подкладочный  брус  уложен  в направлении  перпендикулярном направлению  несущей  балки.  При  диагональной  укладке лаг,  интервал  между  несущими  балками  должен  уменьшаться  в  соответствии  с  углом укладки  .  В  случае  укладки  бруса  продольно  на  балку,  расстояние  между центрами балок сократится до 400мм.

4. Вентиляция настила

Весь  настил  должен  хорошо  вентилироваться.  Для  беспрепятственной  циркуляции воздуха  пустоты  между  элементами  опорной  конструкции  под  покрытием  не  должны  чем-либо  заполняться.  При  укладке  террасных  настилов  на  уровне  земли  необходимо предусматривать  разграничивающий  каменный  бордюр  и  т.п.  элементы  для  газонов  или грунта.  Недопустим  непосредственный  контакт  настила  или  лаги  с  газоном  либо  грунтом. Для достаточной вентиляции требуется наличие открытой щели минимум 20 мм по всему периметру настила

5. Монтаж подкладочного бруса

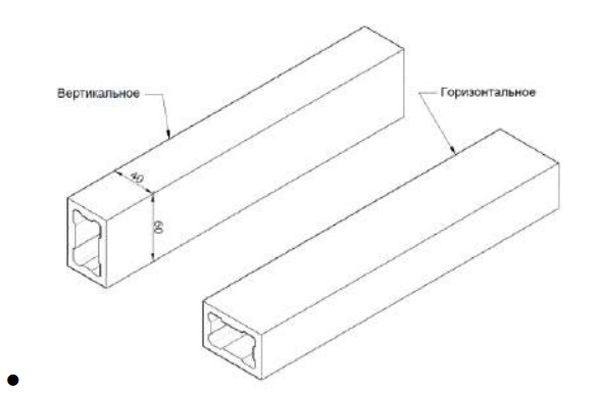

Оригинальный подкладочный брус (лага) может устанавливаться как в вертикальном, так  и  горизонтальном  положении   В  свою  очередь  компания-производитель рекомендует  использовать  вертикальное  положение  лаги  при  монтаже  настила  на регулируемых опорах, бетонных блоках и каркасах, а горизонтальное на плоском бетонном основании.  Лаги  не  нужно  рассматривать,  как  элементы  несущей  конструкции,  так  же  не следует замуровывать их в бетон, скреплять или склеивать друг с другом.



5.1 Уклон поверхности

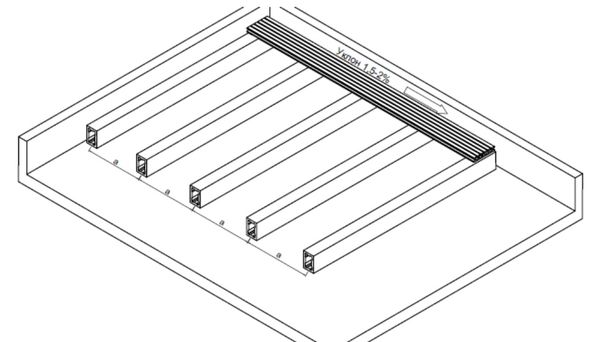

В процессе монтажа лаги необходимо предусмотреть уклон поверхности настила не менее 1,5% в направлении от здания вдоль профиля.

5.2 Монтажные интервалы

Расстояние  -  а  между  монтажными  лагами  при  продольной  укладке должно составлять  не более  400мм (размер по осям лаг).  В случае эксплуатации настила при  постоянных  повышенных  нагрузках  (общественные  места),  соответствующие расстояния должны уменьшаться наполовину.

Расстояние между монтажными лагами при диагональной укладке профилей должны уменьшаться в соответствии с углом укладки:

- при укладке под углом 60° - 250 мм;
- при укладке под углом 45° - 200 мм.

Расстояние  между  точечными  опорами  (несущие  балки  каркаса,  регулируемые опоры)  вдоль  линии  укладки  монтажных  лаг  должно  составлять  не  более  500  мм  для подкладочного профиля из ДПК и 1000 мм для алюминиевой лаги.

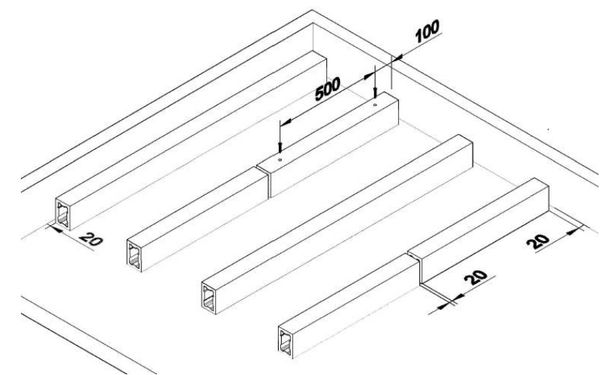

Величина отступа от неподвижных ограничителей до торцевой и боковой сторон лаги составляет 20мм.  Закрепление лаги к основанию происходит с помощью дюбель-гвоздей  с шагом в  500 мм, при этом  расстояние  от края лаги до первого отверстия должно быть не менее 100мм.

6. Монтаж террасной доски «MultiDeck» 22х140

Террасная  доска  обязательно  должна  крепиться  к  каждому  подкладочному  брусу.  В случае малой длины доски обязательно крепление в трёх точках (используются 3 лаги).

6.1 Начало монтажа

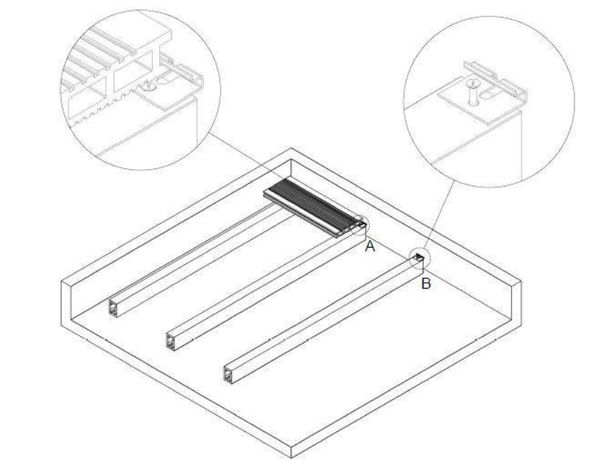

На край каждой лаги с той стороны настила, где начинается монтаж устанавливается стартовая  металлическая  клипса.  Вертикальная  стенка  клипсы  должна  на  1,5-2  мм выступать  за  торцевую  часть  лаги,  чтобы  при  монтаже  доски  она  полностью  перекрыла собой лагу. С помощью двух самонарезающих шурупов размерностью 3,5х40мм фиксируем каждую клипсу. Заходная (первая) доска боковым пазом подводится к клипсам  и с усилием заводится в их посадочные места до фиксации

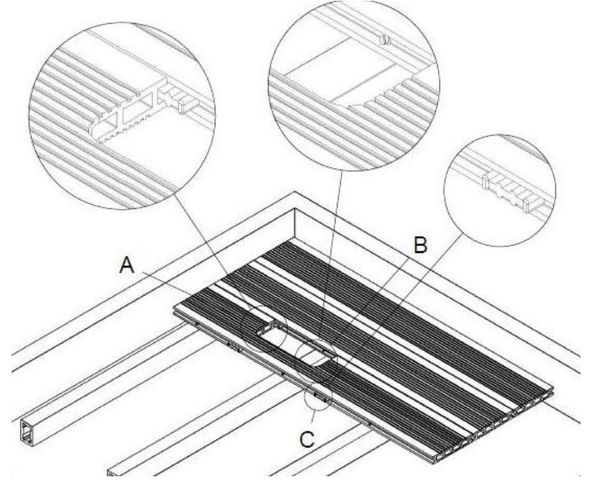

6.2 Монтаж рядовых досок

Для монтажа террасной доски компанией производителем предлагается специально разработанный  набор  крепёжных  элементов  представленных  в  начале инструкции  для осуществления двух видов стыковки. Каждый из них подробно будет описан ниже.

Важно! Перепады  температуры  и  влажности  могут  вызывать  геометрические изменения доски по длине, ширине и толщине. Максимальное расширение профилей составляет до 3 мм/м по длине либо ширине профиля. С  учетом  этого,  при  их  укладке  следует  предусматривать соответствующие компенсационные зазоры величиной 20мм до всех неподвижных ограничителей (стены, пороги, бордюры, цветники).
При несоблюдении этих норм, возможны напряжения, способные привести к деформации настила - короблению или вспучиванию покрытия.

6.2.1 Монтаж с зазором

Стыковка  с  зазором  применима  и  на  открытом  воздухе  и  в  помещении,  так  как позволяет  компенсировать  температурные  колебания  материала доски вследствиетемпературных колебаний окружающей среды и влажности.

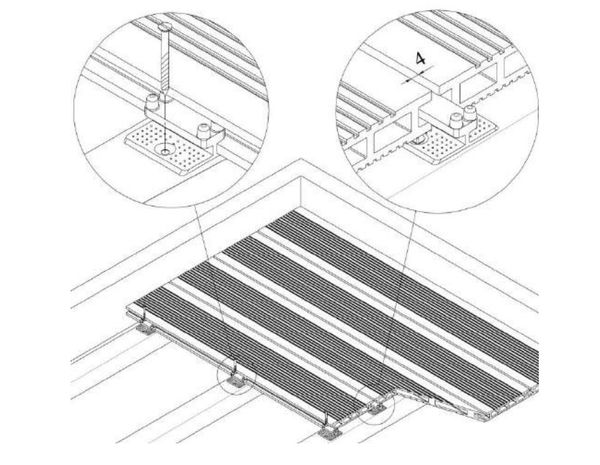

На подкладочном брусе в боковой паз заходной доски для стыка с зазором до упора заводится  с  усилием  пластиковая  клипса.  Затем  с  помощью самонарезающего  шурупа размерностью  3,5х40мм  фиксируем  каждую  клипсу.  Все  вышеуказанные  операции повторяются на каждой лаге, после чего можно устанавливать следующую доску.
Важно! Независимо от метода стыковки досок максимальная величина консольного свеса доски составляет 50мм

6.2.1 Монтаж встык

Данный  вид  монтажа  применяется  только  в  отапливаемом  помещении  с незначительными перепадами температуры и влажности воздуха! В  боковой  паз  заходной  доски  на  уровне  подкладочного  бруса  вворачивается самонарезающий  шуруп  3,5х40мм  (при  этом  желательно  предварительно  засверлить профиль в предполагаемом месте установки самореза).На одинаковом расстоянии от боковой стороны лаги в соответствующий  паз  доски вставляется до упора удерживающий элемент – нагель.
Самонарезающие  шурупы  ставятся  на  каждом  месте  крепления  доски  к  лаге,  а нагели  на  каждом  расстоянии  между  ними  (лагами).  Последующую  доску  необходимо плотно  пригнать  к  заходной  для  устранения  щели  между  ними,  затем  в  той  же последовательности повторяются действия указанные выше.



Важно! При  вворачивании  шурупов,  как  в  лагу,  так  и  в  доску  следует  избегать чрезмерных  усилий,  так  как  это  может  вызвать  их  растрескивание  или  скол. Кроме того слишком сильная затяжка шурупов снижает прочность на растяжение и может стать причиной нежелательных повреждений.
Ударять  напрямую  молотком  по  крепёжным  элементам  или  террасной доске  не  допускается.  Подгонка  производится  либо  резиновой  киянкой,  либо  с
помощью молотка и деревянной колодки.

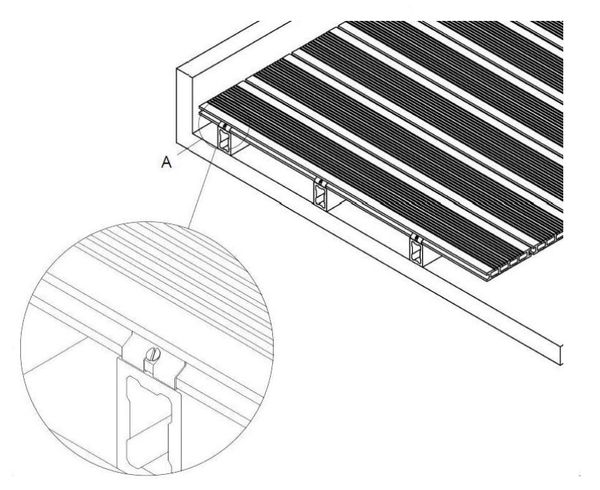

6.3 Окончание монтажа

Крепление завершающей доски к лаге осуществляется через металлическую  клипсу (клипса является как стартовой, так и замыкающей) и самонарезающий шуруп.



Завершающая  доска  плотно  пригоняется  к  остальному  настилу,  после  чего  в  её боковой паз закладываются  металлические стартовые клипсы  под шуруп и выравниваются по боку лаги, каждая клипса фиксируется шурупом размерностью 3,5х40мм (Рисунок 8).

Примечание:

-  монтаж  следует  проводить  с  помощью  пластиковых  или  деревянных проставок  толщиной  4,5мм  для  формирования  равномерного  зазора  (не  менее 2 шт. на 1 м.п.)
-  при  установке  металлической  клипсы  на  доску  не  следует  плотно подбивать  их,  так  как  при  этом  выбирается  упругая  часть  зазора  клипсы способствующая сезонным колебаниям профиля доски.

7. Разделительные швы

7.1 Настилы менее 6 метров по длине доски

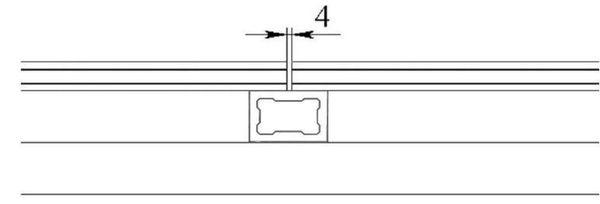

Настилы  общей  длиной  менее  6  метров  могут  выполняться  без  общего разделительного  шва,  но  при  этом  доски  желательно  укладывать  в  разбежку  (палубная укладка)  со  смещением  минимум  на  одно  поле  (минимально  заявленный  пролёт  между лагами  в  400мм).  Зазор  между  торцами  соседних досок  должен составлять  не  мене  4мм Стыковку нужно выполнять на лаге, при этом для каждой доски должна быть установлена своя клипса.



6.2 Настилы более 6 метров по длине

Террасные  настилы  общей  длиной  более  6  м  должны  разделяться  на  участки настила  с  длиной  профиля  не  более  3  м  и  общим  разделительным  швом.  Уменьшение размера шва возможно за счёт применения профиля укороченной длины.

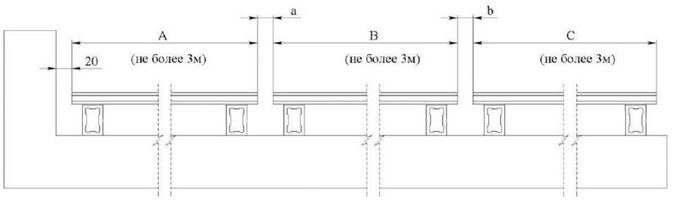

Расчёт величины разделительного шва

а = (А + В) х 3 мм/м + 5 мм
b = (В + С) х 3 мм/м + 5 мм
5 мм – зазор для стока воды



Террасные настилы, размещённые вокруг здания (Г и П  –  образные контуры) также рекомендуется выполнять с разделительными швами в области угла здания.

8. Заделка торцов

Для  создания  эстетичного  внешнего  вида  наружных  контуров  настила  могут применяться  декоративные  торцевые  элементы  –  заглушки  и алюминиевые планки.
Цветовая  гамма  декоративных  элементов  для  обеспечения  целостного  вида  настила совпадает с соответствующей гаммой доски.

8.1 Заделка торцов заглушкой

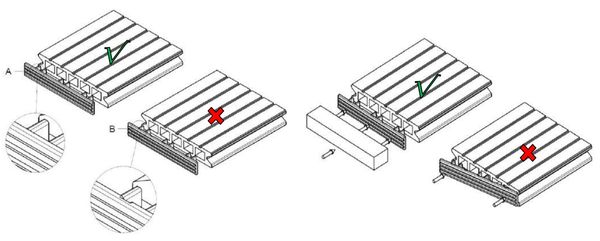

Заглушку  необходимо  устанавливать  дренажными  прорезями  вниз  (пять полукруглых  выступов  смотрят  вверх)  для  обеспечения  свободного  выхода  конденсата  из внутренних  полостей  доски.  Аккуратно  надавливая  деревянным  бруском  на  всю  лицевую поверхность заглушки, утапливаем её в пазы доски до тех пор, пока она плотно не сядет на её торцевую поверхность.



Важно! При  установке  следует  исключать  изгиб  заглушки,  так  как  это  может привести к нежелательным деформациям и потере внешнего вида.

8.2 Заделка торцов алюминиевой планкой

Алюминиевая торцевая планка с противоскользящей поверхностью используется для окантовки настила по периметру и отделки ступеней. В целях облегчения монтажа на лицевой поверхности планки выполнены зенковки под шуруп.

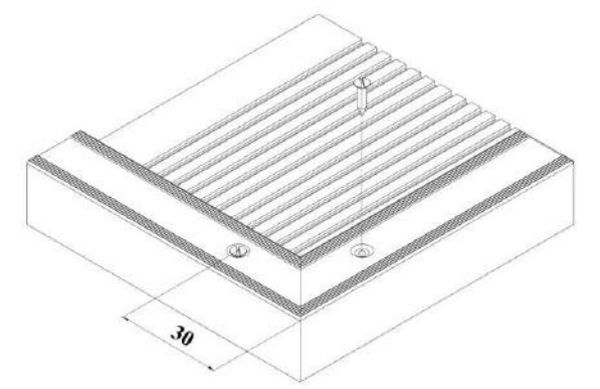

Важно! При  подгонке  планки  следует  помнить,  что  расстояние  между  угловым швом соседних планок и центром зенковки не должно быть более 30 мм.
Распиловку  планки  следует  производить  с  использованием  специального диска по металлу для исключения образования заусенцев и сколов лакокрасочного
покрытия.
