Инструкция по сборке москитной двери

Способ крепления дверной москитной сетки отличается от крепления обычной. Дверная москитная сетка крепиться на специальные петли и оснащается магнитными фиксатором.

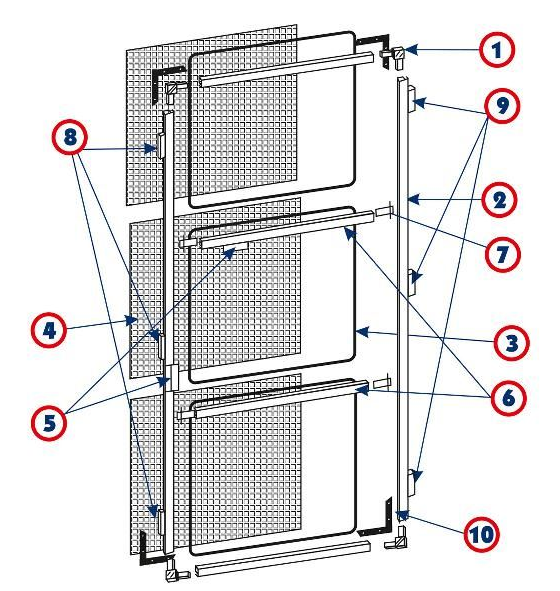

Антимоскитная дверь.png

№	Картинка	Название элементов	кол-во
1		Уголок пластиковый	4 шт.
2		Рамный профиль (2,1 м) Рамный профиль (1,8 м)	2 шт. 1 шт.
3		Уплотнительный шнур (9,6 м.)	1 шт.
4		Сетка (2,1*0,9 м)	1 шт.
5		Ручка дверная пластиковая с заглушкой	2 шт.
6		Импост (поперечина ) (1,8 м.)	1 шт.
7		Крепление для импоста	4 шт.
8		Магнитное крепление	3 шт.
9		Петли пластиковые	3 шт.
10		Уголок металлический	4 шт.
11		Саморез 3,5*12	20 шт.
12		Саморез 3,9*25	18 шт.
13		Саморез 2,5*12	6 шт.

ИНСТРУКЦИЯ ПО СБОРКЕ МОСКИТНЫХ ДВЕРЕЙ

1. Подготовка профилей

H- высота москитной двери

D- ширина

*Отрежьте рамный профиль 2100 мм, его длина L1 должна быть равна L1= H-60 мм

*Отрежьте от рамного профиля 1800 мм 2 куска длиной L2=D-60

*Отрежьте каждый импост 900 мм. Его длина L3 равна D-54 мм

1_Подготовка профилей.png

2. Сборка каркаса

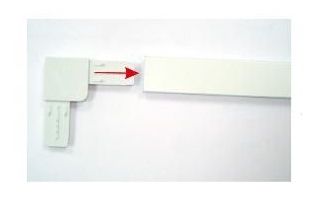

1) Скрепите рамный профиль с помощью уголков. Уголки устанавливаются в профиль.

2_1_ сборка каркаса.jpg

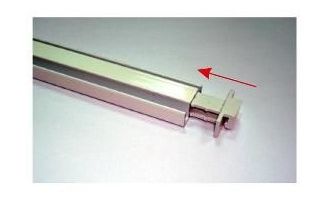

2) Установите кронштейны в импосты с обеих сторон

2_2_ сборка каркаса.jpg

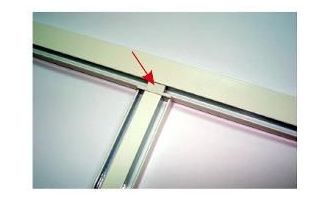

3) Соедините 2 импоста с рамным профилем при помощи 2 кронштейнов. Установите импосты таким образом, что бы они делили дверь ровно на 3 части.

2_3_ сборка каркаса.jpg

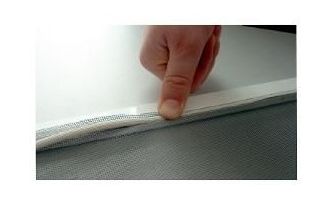

3. Установка сетки

Разложите сетку ровно по раме. С помощь. Уплотнительного шнура закрепите полотно сетки в паз рамного профиля. Крепить шнур лучше от угла. Полотно сетки не должно провисать. Обрежьте лишнию часть сетки.

3_Установка сетки.jpg

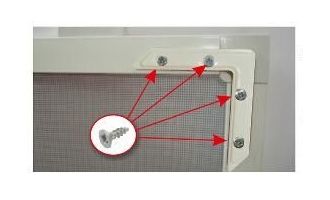

4. Крепление металлических уголков

Для большей прочности конструкции зафиксируйте рамные профили металлическими уголками. Каждый уголок закрепляется 4 саморезами 3,5*12

4_Крепленние металлических уголков.jpg

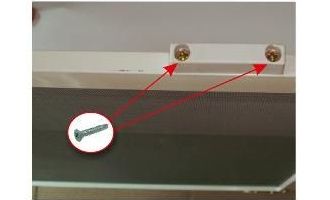

5. Установка магнитных креплений к раме

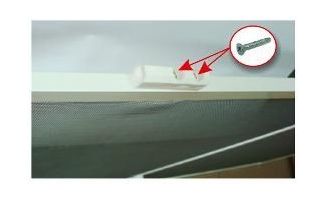

Закрепите пластиковую часть магнитного крепления к рамному профилю с помощью саморезов 3,09*25 в 3 местах-сверху, посередине и снизу.

5_Установка магнитных креплений к раме.jpg

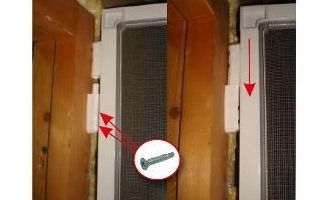

6. Установка петель

а) Закрепите одну часть петли к рамному профилю с противоположной стороны от магнитных креплений при помощи саморезов 3,9*25 в 3 местах -сверху, посередине и снизу.

6_а_Установка петель.jpg

б) Приложите москитную дверь к дверному проему и закрепите вторую часть верхней петли на дверной коробке.

Выровняйте москитную дверь относительно дверного проема и закрепите остальные петли.

6_б_Установка петель.jpg

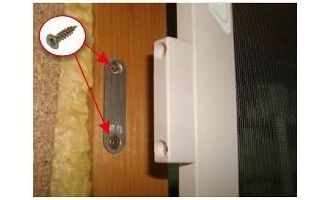

7) Установка магнитных креплений на дверной коробке

Закрепите металлическую часть магнитного крепления на дверной коробке с помощью саморезов 2,5*12 в местах ее соприкосновения с пластиковой частью, закрепленной на москитной двери.

7_Установка магнитных креплений на дверной коробке.jpg

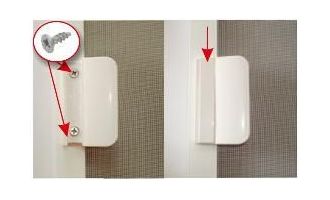

8) Установка ручек

Пластиковые ручки закрепите к раме с внутренней стороны и к импосту с внешней саморезами. 3,5*12. Места крепления закройте декоративными заглушками.

8_Установка ручек.jpg
