Монтаж подвесного потолка системы Грильято

Порядок сборки и монтажа подвесного потолка системы Грильято

1. Проверка комплектации (рейки, мини-подвесы, уголок )
2. Фиксация пристенного уголка саморезами с дюбелями
3. Прикрепление евро-подвесов к потолку и выравнивание их по уровню. Места крепления выбираются в соответствии с расположениями мини-подвесов. На модуль 600Х1200 мм требуется один евро-подвес.
4. Сборка модуля 600Х1200 начинается со сборки периметра:
Длинные рейки располагаются параллельно лицевыми (наружными) сторонами вверх.
В крайние пазы длинных реек вставляются крайними пазами короткие рейки:

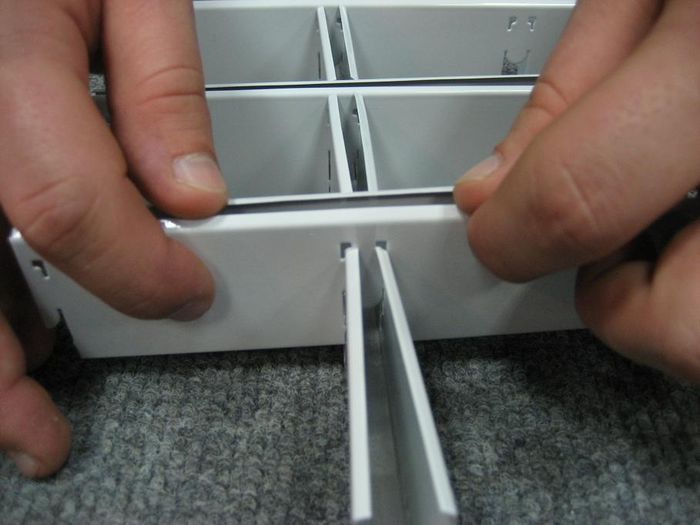

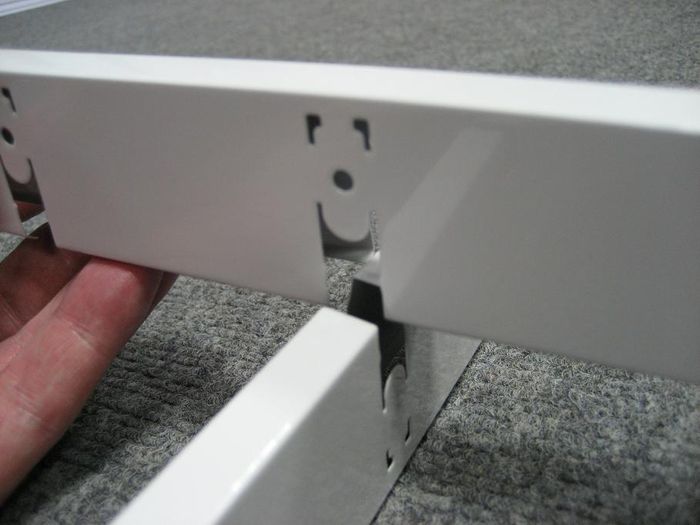

Во время стыковки обе рейки необходимо слегка сжимать:

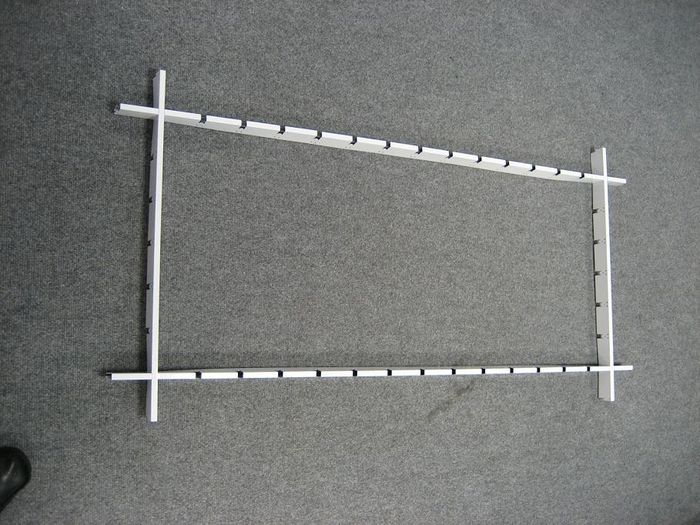

Собранный периметр:

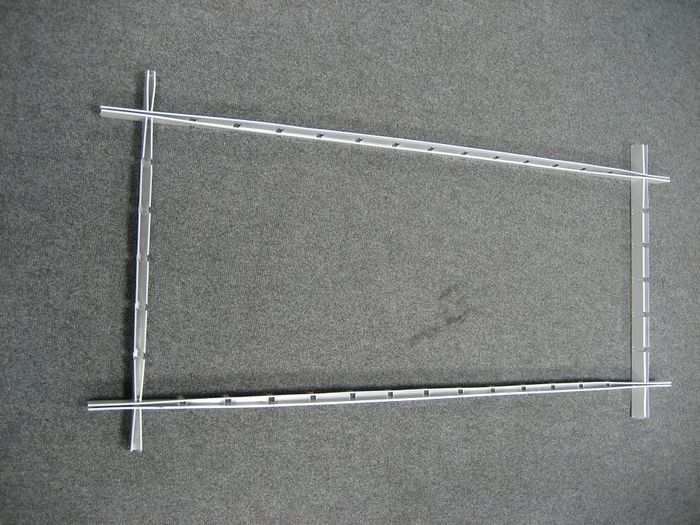

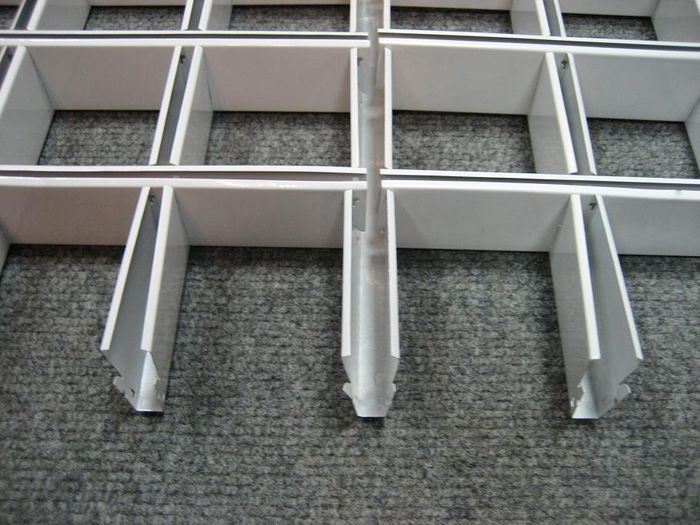

Переворачиваем конструкцию внутренней стороной вверх:

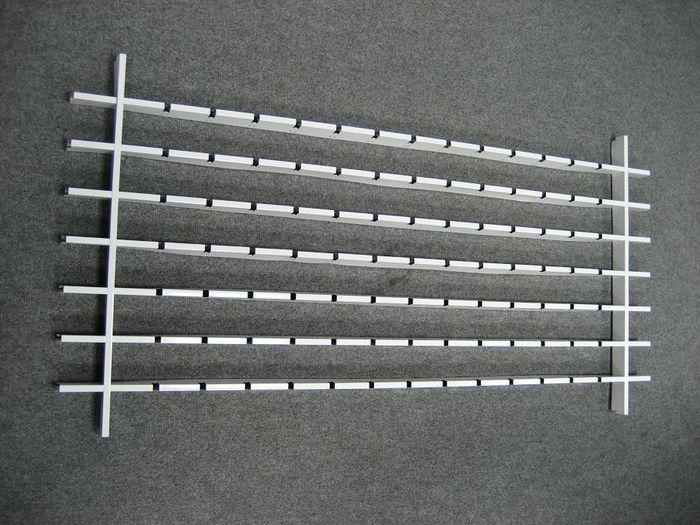

Вставляем длинные рейки:

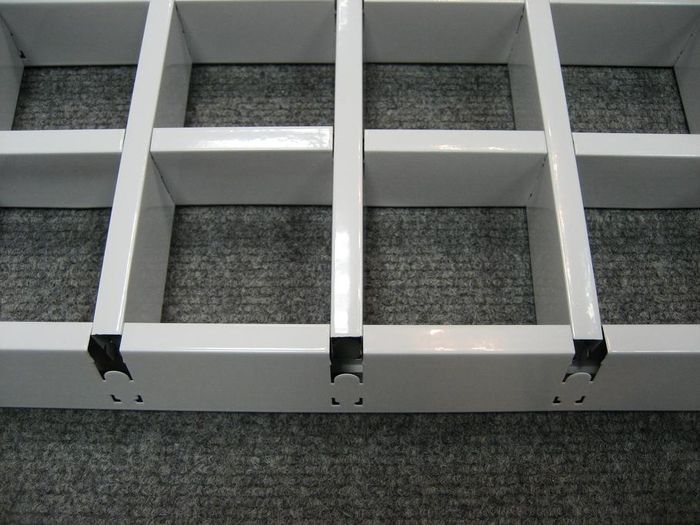

Переворачиваем:

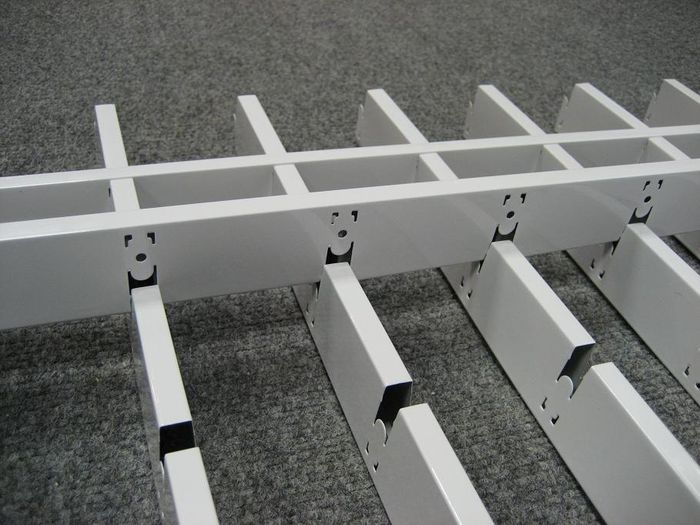

Вставка коротких реек:

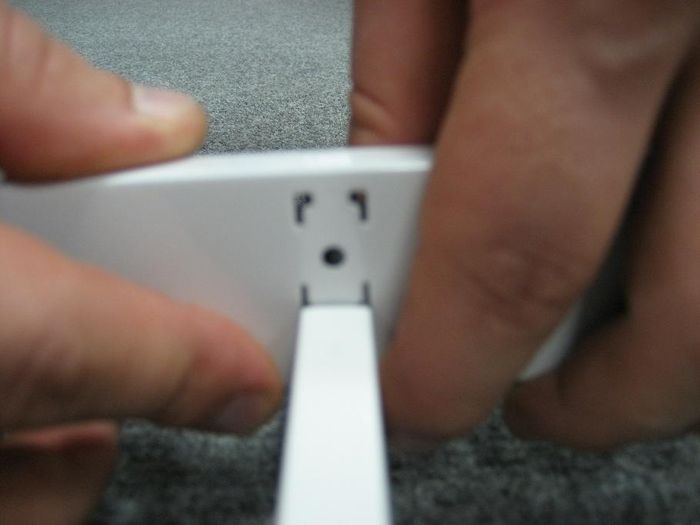

Каждая рейка вставляется за несколько проходов. Необходимо слегка сжимать обе рейки в местах соединений:

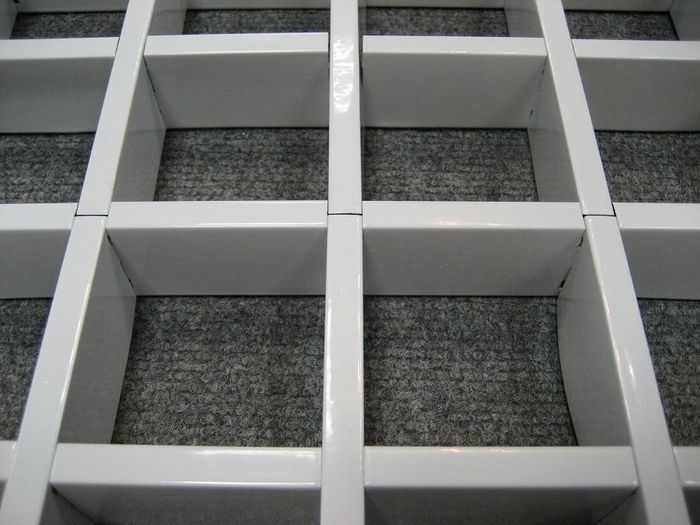

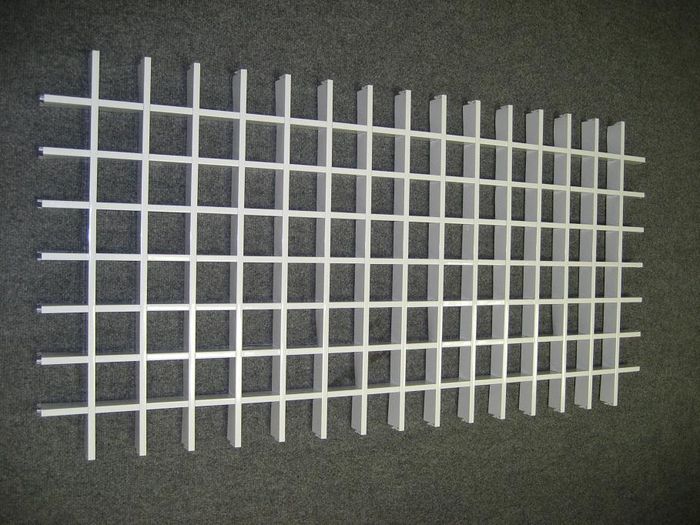

Собранный модуль:


5. Прикрепление мини-подвеса к собранному модулю.
Место расположения мини-подвеса выбирается из расчёта отступа 200-250 Х400-500 мм по короткой и длинной сторонам модуля соответственно от угла, противоположного началу монтажа.

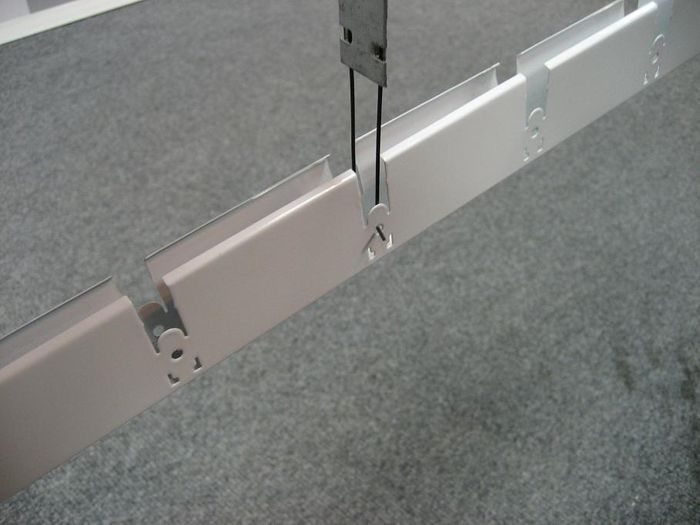

Мини-подвес крепится изнутри пружинным зацепом за проушины короткой рейки:
(рейка показана отдельно для наглядности):

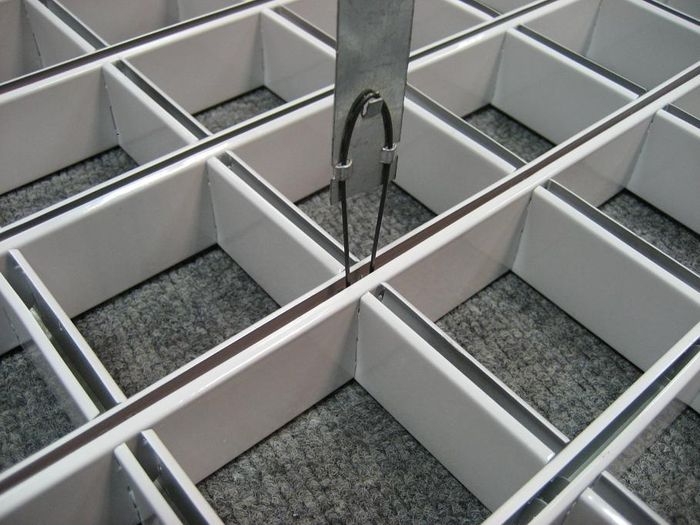

Мини-подвес на собранном модуле:


6. Монтаж модулей.
Для обеспечения максимальной жёсткости конструкции модули монтируются с 50% перекрытием по длинной стороне (принцип кирпичной кладки- модуль следующего ряда заканчивается на уровне середины предыдущего). Для этого первые модули чётных (или нечётных) рядов разрезаются пополам.

7. Соединение модулей между собой по ширине производится в два этапа:

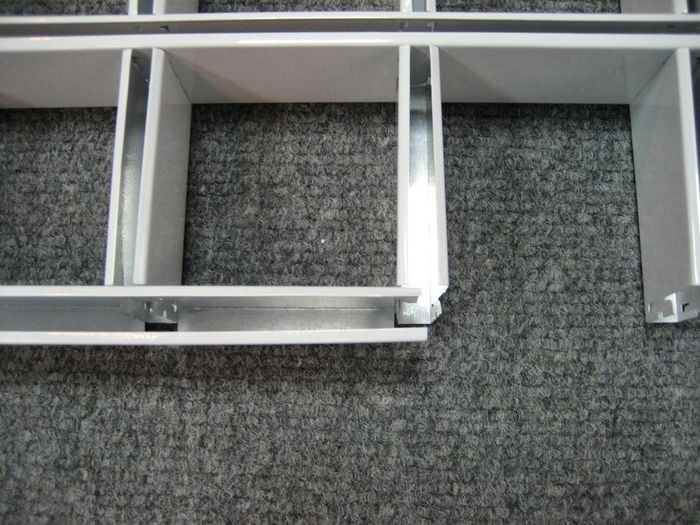

Короткая рейка закрепляется на уже установленном модуле; затем к ней присоединяется следующий модуль:


8. Крепление длинной рейки:


Вид с лицевой стороны:


9. Окончательная стыковка модулей:


10. Установка растрового светильника 600Х600 мм.
Во время монтажа потолка модуль сдвигается на ширину проёма под светильник. Проём обрамляется рейками, аналогично п.8.

11. Демонтаж отдельного модуля в установленном потолке.
Модуль отсоединяется по периметру от общих реек и демонтируется в любом направлении.
